Автоматическая погодная станция Vaisala AWS310 подчеркивает опыт компании Vaisala в области проектирования и производства автоматических погодных станций, сочетая высокое качество, проверенную на практике надежность автоматических погодных станций Vaisala с простотой использования и долговечной конструкцией.

Базовые параметры погоды выбранного набора предварительно настроенных датчиков AWS310 содержат как измеряемые, так и вычисляемые переменные (вычисленные наземные данные получаются на основе измеренных параметров).

Измеряемые параметры:

-    Температура и влажность воздуха

-    Барометрическое давление

-    Скорость и направление ветра

-    Количество осадков

-    Солнечное излучение

-    Текущая погода и видимость

-    Высота облачности

-    Температура почвы

-    Влажность почвы

-    Высота снежного покрова

Рассчитанные параметры:

-    Температура точки росы

-    QFF, QFE, QNH, барическая тенденция

-    Накопление осадков, интенсивность

-    Продолжительность солнечного света

-    Суммарное испарение

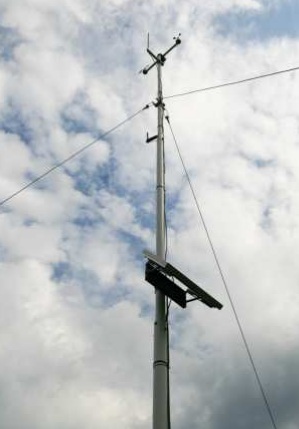

Все базовые измерения и вычисления метеоданных в AWS310 можно выбирать. Это описывается после рекомендаций WMO. Датчики и корпус AWS310 можно установить на откидной 2-, 3- или 10-метровой мачте. Также доступен набор для настенной установки корпуса AWS310.

Система обрабатывает, отображает, хранит и передает метеоданные в стандартном формате сообщений Vaisala SMSAWS или в стандартном формате CSV.

Также можно запросить дополнительные специализированные форматы отчетов.

Непосредственно перед передачей отчеты могут быть дополнены визуальными наблюдениями. С помощью дополнительного программного обеспечения для ПК добавляются такие факторы, как тип облаков, прошедшая погода и погодные явления.

Также можно соединять совместимые погодные станции Vaisala, функционирующие как автономные устройства, чтобы формировать сети наблюдения.

Центральный блок

Характеристика

Описание и значение

Процессор

33 МГц, 32-разрядный процессор Motorola

Аналогово-цифровое преобразование

24-разрядное

Память

4 МБ ОЗУ и 4 МБ программной памяти

Память для регистрации данных

Внутренняя флэш-память 3,3 МБ

2 ГБ на карте CF

Входы датчиков

10 аналоговых входов (20 одиночных входов)

2 количественно-частотных входа

Внутренний канал для датчика давления BARO-1QML

Последовательные соединения для передачи данных

Встроенные последовательные интерфейсы

COM0: RS-232

Порт COM1: RS-485 (двужильный)

Модуль DSI486:

  Канал A

  Канал B



Линия RS-485 (изолированная, двужильная)

Линия RS-232 (изолированная, двужильная)

Скорость

9600 бит/с

Параметры

8 бит данных, 1 стоповый бит, без проверки четности

Дальность подключения
  Максимальная, RS-485



1500 м

Напряжение (внешнее питание)

8 ... 30 В пост. тока

Характеристики окружающей среды

Часы в режиме реального времени

  Точность

  Время обеспечения резервного
  питания



Лучше, чем 20 с/месяц

5 лет с литиевой батареей CR1220

Соответствие EMC

IEC61000-4-2 ... 6; CISPR 22

Емкость внешней карты памяти

2 ГБ

Потребление электричества

Оборудование

Потребление рабочей мощности

Базовая система AWS310

1200 мВт

Оборудование и процессы

Передача по GPRS-модему (1 мин. каждый час)

450 мВт

Передача GOES (1 мин. каждый час)

370 мВт

Передача Ethernet TCP/IP (DSE101)

1200 мВт

Передача RS-485

70 мВт

HMP110

35 мВт

HMP155

40 мВт

BARO-1QML

4 мВт

PTB330

960 мВт

WXT520

70 мВт

WA15

350 мВт

WMT52

70 мВт

WMT703

875 мВт

QMR102, RG13

0 мВт

OTT Pluvio2

180 мВт

QMS101, CMP3, CMP6

0 мВт

PWD22

6000 мВт

QMT110

0,5 мВт

EC-5

2 мВт

SR50A

1200 мВт
